A hálózati rendszerek dinamikus világában a csatlakozók kiválasztása kulcsfontosságú szerepet játszik a zökkenőmentes adatátvitel és az optimális teljesítmény biztosításában. Az egyik ilyen csatlakozó, amely érdeklődés tárgyát képezte, az RG58 BNC csatlakozódugó. Az RG58 BNC csatlakozódugó vezető szállítójaként gyakran kérdezik tőlem, hogy ez a csatlakozó használható-e hálózati rendszerben. Ebben a blogbejegyzésben az RG58 BNC dugós csatlakozó hálózati rendszerekben való használatának műszaki vonatkozásaiban, előnyeiben, korlátaiban és gyakorlati alkalmazásaiban fogok elmélyülni.
Az RG58 BNC csatlakozódugó műszaki áttekintése
Mielőtt megvizsgálnánk a hálózati rendszerekhez való alkalmasságát, ismerjük meg az RG58 BNC csatlakozódugó alapvető jellemzőit. A BNC (Bayonet Neill-Concelman) csatlakozó egy RF (rádiófrekvenciás) csatlakozó, amelyet általában koaxiális kábelekhez használnak. Bajonett típusú kapcsolószerkezettel rendelkezik, amely gyors és biztonságos csatlakozást tesz lehetővé.
Az RG58 egy olyan típusú koaxiális kábel, amelynek jellemző impedanciája 50 ohm. Egy központi vezetőből, egy szigetelő rétegből, egy fém pajzsból és egy külső köpenyből áll. Az RG58 BNC apa csatlakozóját úgy tervezték, hogy egy RG58 koaxiális kábel végére rögzítsék, megbízható interfészt biztosítva a jelátvitelhez.
Kompatibilitás hálózati rendszerekkel
Az RG58 BNC csatlakozódugó hálózati rendszerekkel való kompatibilitása számos tényezőtől függ, beleértve a hálózat típusát, az adatátviteli követelményeket és a meglévő infrastruktúrát.
Ethernet hálózatok
Az Ethernet korai napjaiban a BNC csatlakozós RG58 kábeleket széles körben használták vékony Ethernet (10Base2) hálózatokban. Ezek a hálózatok 10 Mbps adatsebességgel működtek, és 185 méter maximális szegmenshosszuk volt. Az RG58 BNC apa csatlakozó impedanciaillesztése és stabil kapcsolat biztosításának köszönhetően kiválóan alkalmas volt az ilyen típusú hálózatokhoz.
Az Ethernet technológia fejlődésével azonban az RG58-as kábelek és BNC-csatlakozók használata egyre ritkább. A modern Ethernet hálózatok, mint például a 100Base - TX (Fast Ethernet) és az 1000Base - T (Gigabit Ethernet) általában csavart érpárú kábeleket (pl. Cat5e, Cat6) használnak RJ45 csatlakozókkal. Ezek a hálózatok nagyobb adatsebességet és jobb teljesítményt kínálnak a régi 10Base2 hálózatokhoz képest.
Egyéb hálózattípusok
Egyes speciális hálózati alkalmazásokban, például bizonyos típusú rádiókommunikációs hálózatokban, felügyeleti rendszerekben, valamint teszt- és mérési beállításokban az RG58 BNC-dugasz még mindig megtalálja a helyét. Például egy zárt láncú televíziós (CCTV) megfigyelőrendszerben a BNC csatlakozókkal ellátott RG58 kábelek használhatók videojelek továbbítására a kamerákról a monitorokra. Az RG58 50 ohmos impedanciája alkalmas RF jelek átvitelére, a BNC csatlakozó pedig biztonságos és megbízható kapcsolatot biztosít.
Az RG58 BNC dugós csatlakozó használatának előnyei hálózati rendszerekben
Számos előnye van az RG58 BNC-dugaszcsatlakozó hálózati rendszerekben való használatának:
Gyors és egyszerű telepítés
A BNC csatlakozó bajonett típusú kapcsolószerkezete gyors csatlakoztatást és leválasztást tesz lehetővé. Ez különösen hasznos olyan alkalmazásokban, ahol gyakran kell kábeleket telepíteni vagy eltávolítani, például tesztbeállítások vagy ideiglenes hálózati telepítések során.
Biztonságos kapcsolat
A BNC csatlakozó biztonságos csatlakozást biztosít, amely ellenáll a rezgésnek és a véletlen leválasztásnak. Ez döntő fontosságú olyan környezetben, ahol a kábelek mozgásnak vagy mechanikai igénybevételnek lehetnek kitéve, így biztosítva a stabil jelátvitelt.
Impedancia illesztés
Az RG58 50 ohmos impedanciája jól illeszkedik számos RF eszközhöz és rendszerhez. Ez az impedanciaillesztés segít minimalizálni a jel visszaverődését és veszteségét, ami jobb jelminőséget és teljesítményt eredményez.
Az RG58 BNC csatlakozódugó használatának korlátai hálózati rendszerekben
Előnyei ellenére az RG58 BNC csatlakozódugó hálózati rendszerekben való használatának van néhány korlátozása is:
Korlátozott adatsebesség
Mint korábban említettük, a BNC csatlakozós RG58 kábelek elsősorban alacsony sebességű hálózatokhoz alkalmasak. A 10Base2 hálózatok által kínált 10 Mbps maximális adatátviteli sebesség jóval alacsonyabb, mint a modern Ethernet hálózatok adatsebessége. Ez alkalmatlanná teszi a nagy sebességű adatátvitelt igénylő alkalmazásokhoz, mint például a nagyméretű adatközpontok vagy a nagyfelbontású videó streaming.
Korlátozott kábelhossz
A 10Base2 hálózatokban a 185 méteres maximális szegmenshossz viszonylag rövid a modern Ethernet technológiák által támogatott kábelhosszokhoz képest. Ez korlátot jelenthet a nagyszabású hálózati telepítéseknél, ahol hosszabb kábelhosszra van szükség.
Kompatibilitási problémák
Egy túlnyomórészt modern Ethernet szabványokon alapuló hálózati környezetben az RG58 BNC csatlakozódugó integrálása kompatibilitási problémákhoz vezethet. Speciális adapterekre vagy átalakítókra lehet szükség az RG58 alapú eszközöknek a meglévő hálózati infrastruktúrához való csatlakoztatásához.
Gyakorlati alkalmazások
Bár az RG58 BNC csatlakozódugó használata visszaszorult a mainstream Ethernet hálózatokban, ennek még mindig számos gyakorlati alkalmazása van:
CCTV megfigyelő rendszerek
Amint azt korábban említettük, a CCTV megfigyelő rendszerek gyakran használnak RG58 kábeleket BNC csatlakozókkal a videojelek továbbítására. A BNC csatlakozó által biztosított biztonságos kapcsolat és az RG58 RF jelek átvitelére való képessége megfelelő választássá teszi ezt az alkalmazást.
Rádiókommunikációs hálózatok
Egyes rádiókommunikációs rendszerekben, például amatőr rádióberendezésekben vagy bizonyos típusú vezeték nélküli bázisállomásokban, az RG58 BNC csatlakozódugó használható antennák és rádióadó-vevők csatlakoztatására. Az RG58 50 ohmos impedanciája számos rádiófrekvenciás eszközzel kompatibilis, hatékony jelátvitelt biztosítva.
Teszt és mérés
Tesztelési és mérési alkalmazásokban az RG58 BNC csatlakozódugót általában tesztberendezések, például oszcilloszkópok, spektrumanalizátorok és jelgenerátorok különböző tesztelt eszközökhöz való csatlakoztatására használják. A BNC csatlakozó gyorscsatlakozási funkciója és az RG58 impedanciaillesztése előnyös az ilyen típusú beállításoknál.
Kapcsolódó termékek

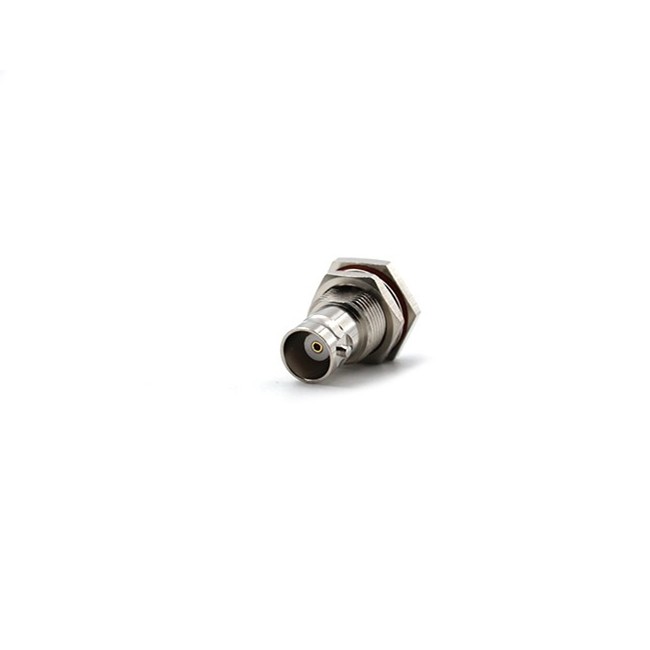

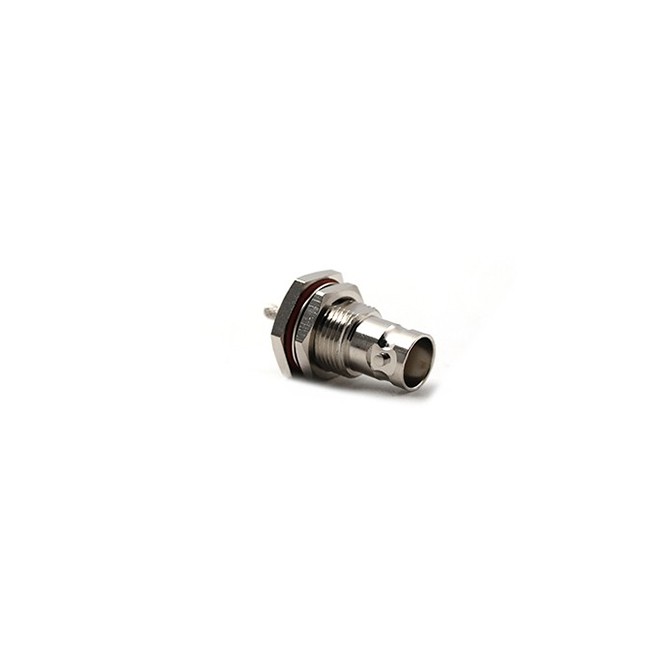

Ha más típusú BNC csatlakozókat keres különböző koaxiális kábelekhez, akkor is széles termékválasztékot kínálunk. Nálunk például aRF csatlakozó BNC csatlakozóaljzat RG316/RG174 krimpelési típusú BNC-hez - KY1.5, amely RG316 és RG174 koaxiális kábelekhez alkalmas. Ezen kívül biztosítunk75 ohmos BNC dugós csatlakozó RG59 kábel krimpelés típushoz BNC - C - 75J4és75 ohmos BNC dugós csatlakozó RG6 kábel krimpelés típushoz BNC - C - 75J5, amelyeket RG59 és RG6 koaxiális kábelekhez terveztek.
Következtetés
Összefoglalva, az RG58 BNC dugós csatlakozó bizonyos típusú hálózati rendszerekben használható, különösen olyan alkalmazásokban, ahol alacsony sebességű adatátvitelre, gyors telepítésre és biztonságos kapcsolatokra van szükség. Bár lehet, hogy nem alkalmas modern nagy sebességű Ethernet hálózatokhoz, mégis megvan a helye a speciális hálózati alkalmazásokban, mint például a CCTV felügyelet, rádiókommunikáció, valamint tesztelés és mérés.
Ha a BNC RG58-as csatlakozódugó használatát fontolgatja hálózati rendszerében, vagy bármilyen kérdése van termékeinkkel kapcsolatban, javasoljuk, hogy vegye fel velünk a kapcsolatot további megbeszélés céljából. Szakértői csapatunk készen áll arra, hogy szakmai tanácsot és támogatást nyújtson az Ön egyedi igényeinek kielégítésére.
